Produktdetails:
Zahlung und Versand AGB:
|
Größe:: | NPS 1/2 " ~8" | Druck-Bewertung:: | Klasse 150~600 |
---|---|---|---|
Material:: | WCB, LCB, CF8, CF8M, CF3, CF3M | Entwurfs-Standard:: | API 608, API 6D, BS 5351, ASME B16.34 |
Vertraulich:: | ASME B16.10, API 6D, BSEN 558 | Endanschluß:: | ASME B16.5, BSEN 1092 |
Markieren: | Floss betriebenes Kugelventil,Edelstahlschwimmerventil |

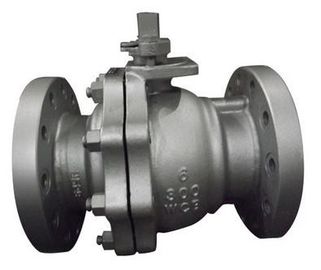

Aufgeteiltes Kugelventil sich hin- und herbewegendes des Körpercastings von 1/2“ - 8" CL150-600 API 6D, desgin 608
Unibody/Spaltenkörper, voll Nervensäge/verringerten Bohrung, sich hin- und herbewegenden Ball, Feuer-sicheres bestätigt zu API-607/6FA, Antischlag heraus aufhalten, der Hohlraum, der Sitze, antistatisches Gerät, RTFE, Delrin, NYLON&DEVLON-Sitzeinsätze entlastet. Sich hin- und herbewegendes Kugelventile sind entsprechend den neuesten internationalen Standards, wie API, ASME, BS, LÄRM, etc. entworfen, konstruiert und geprüft.
Ein sich hin- und herbewegendes Kugelventil ist ein Ventil mit seinem Ball, der schwimmt (geregelt nicht durch einen Drehzapfen) innerhalb des Ventilkörpers; es treibt in Richtung auf die abwärts gerichtete Seite und drückt fest gegen den Sitz unter den Mitteldruck, eine zuverlässige Dichtung sicherzustellen. Das sich hin- und herbewegendes Kugelventil ist ein übersichtliches Design mit gutem, die Leistung versiegelnd, die auf dem Sitzmaterial beruht, um der Arbeitsbelastung zu widerstehen, da der versiegelnde Druck durch den Sitzring abgehalten wird. Sich hin- und herbewegendes Kugelventile werden hauptsächlich im Tief zu den mittleren waagerecht ausgerichteten Druckanwendungen benutzt.
Strukturelle Eigenschaften
1. Spezieller Seat-Entwurf
Das sich hin- und herbewegendes Kugelventil nimmt den Entwurf der flexiblen Siegelringstruktur an. Wenn der Mitteldruck niedriger ist, ist das Kontaktgebiet des Siegelrings und des Balls kleiner. so höheres Dichtungsverhältnis am Platz in dem der Siegelring- und Ballkontakt gebildet wird, um zuverlässige Dichtung sicherzustellen. Wenn der Mitteldruck höher ist, wird das Kontaktgebiet der Dichtung und des Balls zusammen mit der elastischen Deformation des Siegelrings größer, also kann der Siegelring höheren Mediumschub aushalten, ohne beschädigt zu werden.
2. Feuerfester Struktur-Entwurf
Im Falle des Feuers während des Gebrauches des Ventils, werden der Sitzring, der von PTFE hergestellt werden oder andere Nichtmetallmaterialien unter höherem Durchsickern der hohen Temperatur und der Ursache zerlegt oder geschädigt. Der feuerfeste Siegelring wird zwischen Ball und Sitz eingestellt, damit, nachdem die Dichtung gebrannt ist, das Medium den Ball schnell in Richtung zum abwärts gerichteten Metallsiegelring drückt, um die zusätzliche Metall-Metalldichtungsstruktur zu bilden, die effektiv Regelventildurchsickern kann. Darüber hinaus wird die mittlere Flanschdichtung von der Metallgedrehten Dichtung hergestellt, die das Versiegeln sogar unter hoher Temperatur sicherstellen kann. Der feuerfeste Strukturentwurf des sich hin- und herbewegendes Kugelventils passt sich an Anforderungen in API 607, im spi 6FA, in BS 6755 und in anderen Standards an.
3. Zuverlässige Dichtung des Ventilschafts
Der Stamm wird mit der Schulter an seiner Unterseite, damit er nicht heraus durch das Medium sogar unter den Extrembedingungen wie anormalem Druckanstieg innerhalb des Ventilhohlraumes, Ausfall der Drüsenplatte und etc. darüber hinaus geblasen ist versehen, um Durchsickern zu vermeiden, nachdem die Stammverpackung im Falle des Feuers gebrannt ist, das Drucklager wird eingestellt am Platz, in dem die Stammschulter und -körper in Verbindung treten, um einen Rückdichtungssitz zu bilden. Die Dichtungskraft der Rückdichtung erhöht sich entsprechend der Zunahme des Mitteldrucks, damit zuverlässige Stammdichtung unter verschiedenem Druck sicherzustellen, Durchsickern zu verhindern und das Unfallverbreiten zu vermeiden.
Der Stamm nimmt v-Art Fügeabdichtungsstruktur an. Die v-Art Verpackung kann die drückende Kraft und Mediumkraft der Drüse in die Dichtungskraft des Stammes effektiv ändern.
Entsprechend Benutzeranforderungen kann der drückende Mechanismus der gefederten Verpackung der Diskette angenommen werden, um die Dichtung vom Stamm zuverlässiger zu machen verpackend.
4. Antistatische Struktur
Das Kugelventil wird mit antistatischer Struktur versehen und die Entladevorrichtung der statischen Elektrizitäts annimmt, um einen statischen Kanal zwischen dem Ball und der Körper direkt zu bilden oder einen statischen Kanal zwischen dem Ball und der Körper durch den Stamm zu bilden, um produzierte der statischen Elektrizitäts wegen der Reibung während der Öffnung und Schließen des Balls und Sitz durch die Rohrleitung zu entladen, Vermeidung des Feuers oder der Explosion, die möglicherweise indem statischen Funken und die Gewährleistung von Systemsicherheit verursacht werden.
5. Verschluss und Misoperations-Verhinderung
Das manuelle Kugelventil kann durch einen Verschluss zugeschlossen werden, wenn es in der ganz offenen oder vollen engen Lage ist. Das 90°open und der Abschluss, die Stück mit Verschlussloch in Position bringen, wird entworfen, um verursachtes des Ventils misoperation wegen der Griffoperation zu vermeiden durch nicht--opearators, und es kann Ventilöffnung oder das Schließen auch verhindern oder andere Unfälle, die durch Rohrleitungserschütterung oder unvorhersehbare Faktoren verursacht werden. Es ist besonders für brennbare Faktoren sehr effektiv. Es ist besonders für brennbares und Sprengöl, chemische und medizinische Arbeitsrohrleitungen oder Feldschläuche sehr effektiv. Das Teil auf dem Kopf des Stammes, der mit dem Griff installiert ist, nimmt flachen Entwurf an. Wenn das Ventil geöffnet ist, ist der Griff zur Rohrleitung parallel, damit die Öffnung und die schließend Anzeichen über das Ventil garantiert werden, um keinen Fehler zu haben.
Heiße Umbauten: GESCHMIEDETES SICH HIN- UND HERBEWEGENDES KUGELVENTIL, China-Ventil, KELITE-VENTIL, Ventilhersteller, Fabrik, Großhandel, billig
Entwurfs-Strecken der Materialien
KELITE-sind Stahlkugelventile hergestellt entworfen, um maximale Nutzungsdauer und Zuverlässigkeit zur Verfügung zu stellen. Alle Kugelventile werden voll getragen und die Entwurfsbedingungen des Standard-API 608&API 6D britischen Standards BS 5351 des amerikanischen Erdöl-Instituts erfüllen und anpassen im Allgemeinen sich an amerikanische Gesellschaft von Diplom-Ingenieuren, die Standard-Ventile ASME B16.34 in einer kompletten Strecke des Körpers/der Mützenmaterialien und -ordnungen verfügbar sind. Standard-Gremiums-/Mützenmaterialien umfassen neun Grade des Kohlenstoffs, der niedrigen Legierung und des Edelstahls, denn der speziellen Anwendungen, die sie in anderen Graden der Legierung und des Edelstahls geliefert werden können. Es gibt eine vollständige Auswahl von den Ordnungsmaterialien, zum jeder optionalen Verpackung des Services zusammenzubringen und Dichtungsmaterialien sind für eine vollständige Auswahl von Betriebsbedingungen verfügbar.
Verfügbare Änderungen für KELITE-Stahl-Ventile
A) Operation
Ausgedehnter Hebel für einfache Operation. Auch verfügbar mit Getriebe, Bewegungsauslösern, pneumatischem oder Hydraulikantrieb für schwierigeren Services B) Körper u. Mütze
Spalte oder 3-teilige, aufgeteilte body& Mütze für 8" u. klein. Baut leicht für Reparatur oder Ersatz von internen Komponenten auseinander.
C) BOHRUNG
Volle Bohrung oder verringerte Bohrung. Voll-Bohrungsentwurf liefert außergewöhnliche Steuerung des Datenflusses.
D), Endanschlüsse
Eine Wahl angeflanschten RTJ flanschte oder buttwelding Ende für friedliche Flexibilität.
E) Verpackungs-Geschlechtskrankheit, welche die mehrfache Vteflonverpackung, kombiniert mit Verkehrslast verpackt, behält Verpackungskompression unter Hochzyklus bei und
schwere Service-Anwendungen.
F) BPS
Ausblasenbeweisstamm, ein Druck-sicherer Stammschulterentwurf, der gegen Ausfall unter Überdruck sich schützt.
G), WIE
Antistatisch. Ein metallischer Kontakt wird immer zwischen Ball und Stamm /body zur etwaigen Statikanhäufung der Entladung während des Services bewilligt. H) RUMPFSTATION
Feuern Sie das Safe ab, das nach API607 oder BS 6755 entworfen ist, um ihre Operationseignung im Falle des Feuers zu bewilligen. Sekundärmetall-metallrobbe dient als
Unterstützung, wenn Primärdichtung durch Feuer zerstört wird. Die Ventile, die für Befolgung API 607 bestellt werden, werden mit Graphit-packingand Dichtungen versehen.
Technische Parameter und Eigenschaften:
Produktart | Kugelventil sich hin- und herbewegendes Kelite | |
Produktbeschreibung | Seiten-Eintritt Schwimmer-Kugelventil | |
Modell | Q41F/H | |
Größe | NPS 1/2 " ~NPS 8" | |
Dichtungsart | Weiche Dichtung | Metall-Metall |
Funktionieren Temperatur |
-46℃~121℃ | -46℃~595℃ |
Funktionieren Druck |
KLASSE 150~CLASS 2500 | KLASSE 150~CLASS 2500 |
Material | WCB, A105, LCB, LF2, CF8, F304, CF8M, F316, F11, F51, F53, Inconel625 .etc | |
Standard | API 608, ISO 17292, BS 5351 | |
Vertraulich | ASME B16.10 | |
Verbindungsende | ASME B16.5, ASME B16.25 | |
Prüfnorm | API 598, ISO 5208 | |
Operation | Handbuch, Schneckenrad, elektrisch, pneumatisch | |
Anwendung Felder |
Wasser, Öl, Erdgas | |
Anderes Anmerkung 1 | Feuerprüfen und antistatischer Entwurf | |
Anderes Anmerkung 2 | Verhinderungs-Strukturentwurf der Ventilschafts-Fliege heraus, den Unfall verhindern passend, aus dem Ventilschaft heraus zu fliegen verursacht durch die anormale Druckregulierung in Vorbereitung |
