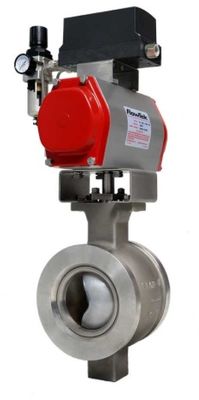

V-Form Kerben-industrielle Regelventile, angeflanschtes segmentiertes Kugelventil

Flansch-Segment-Regelventil mit spezieller V-Form Kerbe 1" - 20", CL150-CL600

Das Flansch-Segment-Regelventil ist ein Vierteldrehungsregelventil. Flansch-Segment-Regelventilventileinsatz ist mit einer speziellen V-Form Kerbe entworfen. Dieses trägt infolgedessen zur starken Scherkraft und zur genauen Steuerung des Datenflusses bei. So Hitons ist Flansch-Segment-Regelventil für Medium besonders passend, das Faser oder feste Partikel enthält.

Technische Daten

Größen:

DN 25~250mm NPS 1" - 10" (Oblatenart)

DN 25~500mm NPS 1" - 20" (Flanschart)

Seat-Material:

Resiliant: PTFE/RPTFE/PEEK/DEVLON/NYLON

Metall: Hartmetall/Satellite/Ni60

Druck-Bewertung:

PN 10/16/25/40/63

ANSI 150/300/600

Auslöser:

Griff-/Wurm-Gang

Pneumatisch/elektrisch

Vertraulich:

Oblaten-Art

ISA S75.04, IEC/DIN 534-3-2 (Flansch-Art)

Flansch-Ende:

GB/T 9113,1, JB/T 79,1, HEKTOGRAMM 20592,

ASME B 16,34, ISO 7005

(andere Verbindungen auf Anfrage)

Zertifikat: API, GOST, CER, ISO9001, TS

Anwendung:

Masse u. Papier petrochemisch/

Drucku. sterbendes /Pharmacy/-Getränk u. -nahrung

Körper

• Integraler Körperentwurf stellt glatten Fluss, einfache Versammlung und kleinere Oberteildurchsickernmöglichkeit sicher.
• sind Oblate und Flanschverbindung verfügbar.

Kern

• Besonders entworfener Spitzkerbenball liefert starken Ausschnittdruck und feste Dichtung.
• Hartverchromung, Nitrierung und HCOF-Behandlungen sind alle für die Balloberflächenbehandlung verfügbar und verbessern Härte, Abnutzungswiderstand, Ermüdungsfestigkeit, Korrosionsbeständigkeit und Leistung unter hoher Temperatur.
• Stellt wohler Boden eingekerbte Balloberfläche kleines funktionierendes Drehmoment und feste Dichtung, besonders für Metall Sitzkolbenschieber sicher.

Seat

• Metall, RTFE oder Devlon sind für Sitzwahlen verfügbar.
• Für das Ventil, das unter Klasse 150 veranschlagt wird, casted Halter auf Ventilkörper, um jeden möglichen Raum zwischen Sitzring und Körper für Rückstandansammlung zu beseitigen. Infolgedessen stellt dieses perfekte Dichtung sicher.

Stamm

• Der Stamm ist fein gemahlen, den Auslöser ausgezeichnet zusammenzubringen, der Schaukeln von Bewegung und von möglichem Ausfall des segmentierten Ventils verhindert.
• Abschluss-Sitzkeil oder -schlüssel sind verfügbar, damit Stammkernverbindung zuverlässiges Getriebe ohne verlorene oder Totzone der Bewegung zur Verfügung stellt.
