Kelite-Gruppe ist ein globaler Hersteller des Kugelventils und DER GGC-Ventile, wir auch produzieren Soem-Produkte und zur Verfügung stellen maschinell bearbeitete Komponenten (Körper, Endstöpsel, Ball, Stamm, Grundplatte, usw.) zu übersee.
Begrüßen Sie Ihren Besuch und schauen Sie vorwärts, um Ihre Freunde zu werden.
Produktdetails:
Zahlung und Versand AGB:
|
| Größe:: | NPS 2" ~36" | Druck-Bewertung:: | Klasse 150~2500 |
|---|---|---|---|
| Material:: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF8M, CF3, CF3M usw. | Entwurf u. Herstellungsstandard:: | API 600, BS 1868, ASME B16.34 |
| Vertraulich:: | ASME B16.10, API 6D BSEN558 | Endanschluß:: | ASME B16.5, ASME B16.47, ASME B1.20.1, ASME B16.11, LÄRM 2453-2551, ASME B16.25 |
| Test und Inspektion:: | ISO 5208, API600, BS 6755 | Operations-Methode:: | Schwingenart, anhebende Art |
| Markieren: | Sphäroguss Rückschlagklappe,Rückschlagventil der axialen Strömung |
||

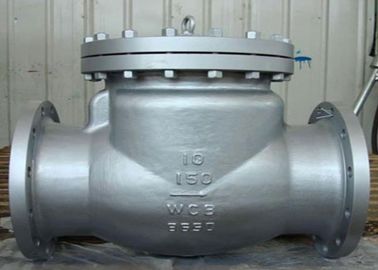

Schwingen warf Rückschlagventil 2" - 36" CL150-1500 Rf, Nichtrückgabe, Einrichtungsventil
SchwingenRückschlagventil ist eine Art für die Rückschlagventile, haben das Rückschlagventil Antherenamen ist Rückschlagventil, kann dieses SchwingenRückschlagventil nur horizontale Installation, ist die Geschwindigkeit des Schließens für SchwingenRückschlagventil sehr schnell, auch die Dichtung ist sehr gut, kann das Hochdruck für SchwingenRückschlagventil bis zu 2500LB (PN420), der Körper des Rückschlagventils kann geschmiedetes Material wählen, oder, Formstahl zu wählen, wird dieses Ventil durch den Ventilteller geöffnet oder geschlossen, um sich um die Spindel außerhalb des Sitzes der Ventile zu drehen; es ist ein automatisches Ventil, werden Funktionsprinzip von diesem Ventile automatisch durch die Kraft geöffnet oder geschlossen, die durch das Medium erzeugt wird, das innerhalb der Rohrleitung fließt. Seine Hauptfunktion ist, den Rückstrom der mittleren, Rückrotation in Vorbereitung der Pumpe und seines Antriebsmotors und der Entladung des Mediums im Behälter zu verhindern.
Eigenschaften für SchwingenRückschlagventil
Kompakte und angemessene Produktstruktur, zuverlässige Enge und gute Leistung;
Glatter flüssiger Durchgang und kleine Widerstand Widerstände;
Schwingenart Diskette.
Mit einem kann die Dämpfung Zylinder entworfen sein.
Schnelle schließend und flexible Aktionen des Ventiltellers.
Kleine schließend Auswirkung, Wasserschlag ist nicht verantwortlich erzeugt zu werden.
Glatter flüssiger Durchgang und kleine Widerstand Widerstände.
Vertraulich
| Entwurfs-spezielles. | Flansch-Ende | Test u. Kontrolle | Druck-Temp. | Versorgung | |||
| Produktbeschreibung | API600 | ANSI B 16,10 | ANSI B 16,5 | API598 | ANSI B 16,34 | MSS SP-25 | API600 |
| API6D | API6D | API6D | API6D |
| Teilname | Teil-Material | Teil-Name | |||
| Körper/Mütze | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Körper/Mütze |
| Dissc | A105 | A182-F11 | A182-F304 | A182-F316 | Dise |
| Drehende Welle | A216-WCB | A217-WC6 | A182-F6a | A182-F316 | Schwingarm |
| Dichtung | Graphit 18~8 /18 ~8Flexible | Dichtung | |||
| Bolzen | A193-B7 | A193-B7 | A193-B7M | A193-B8 | Bolzen |
| Temperatur | -29~425°C | -29~550°C | 46~350°C | 40~550°C | Passender Temp. |
| Medium | Wasser, Öl, Dampf | Dampf, Öl | Dampf, Öl | Salpetersäure | Passendes Medium |
| Art | NPS | DN | Hauptleitung External und Verbindungsmaß | ||||||
| in | Millimeter | L | D | D1 | D2 | b | z-φd | H | |
| 2" | 50 | 203 | 152 | 120,6 | 92 | 19 | 4-φ19 | 161 | |
| 21/2" | 65 | 216 | 178 | 139,7 | 105 | 22 | 4-φ19 | 180 | |
| 3" | 80 | 241 | 190 | 152,4 | 127 | 24 | 4-φ19 | 190 | |
| 4" | 100 | 292 | 229 | 190,5 | 157 | 24 | 8-φ19 | 203 | |
| 5" | 125 | 330 | 254 | 215,9 | 186 | 24 | 8-φ22 | 229 | |
| KLT-150Lb | 6" | 150 | 356 | 279 | 241,3 | 216 | 25 | 8-φ22 | 257 |
| 8" | 200 | 495 | 343 | 298,4 | 270 | 29 | 8-φ22 | 292 | |
| 10" | 250 | 622 | 406 | 362 | 324 | 30 | 12-φ25 | 355 | |
| 12 〃 | 300 | 698 | 483 | 431,8 | 381 | 32 | 12-φ25 | 396 | |
| 14" | 350 | 787 | 533 | 476,2 | 413 | 35 | 12-φ25 | 445 | |
| 16" | 400 | 864 | 597 | 539,8 | 470 | 37 | 16-φ29 | 490 | |
| 18" | 450 | 978 | 635 | 577,8 | 533 | 40 | 16-φ32 | 520 | |
| 20 〃 | 500 | 978 | 698 | 635 | 584 | 43 | 20-φ32 | 546 | |
| 24" | 600 | 1295 | 813 | 749,3 | 692 | 48 | 20-φ35 | 880 | |
| 2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-φ19 | 179,5 | |
| 21/2" | 65 | 292 | 190 | 149,4 | 105 | 25 | 8-φ22 | 190 | |
| 3" | 80 | 318 | 210 | 168,1 | 127 | 29 | 8-φ22 | 212,4 | |
| 4" | 100 | 356 | 254 | 200,2 | 157 | 32 | 8-φ22 | 246 | |
| 5" | 125 | 400 | 279 | 235 | 186 | 35 | 12-φ22 | ||
| 6" | 150 | 444 | 318 | 269,7 | 216 | 37 | 12-φ25 | 292 | |
| 8" | 200 | 533 | 381 | 330,2 | 270 | 41 | 16-φ29 | 328 | |
| KLT300Lb | 10" | 250 | 622 | 444 | 387,4 | 324 | 48 | 16-φ32 | 378,6 |
| 12" | 300 | 711 | 521 | 450,6 | 381 | 51 | 20-φ32 | 420 | |
| 14" | 350 | 838 | 584 | 514,4 | 413 | 54 | 20-φ35 | 530 | |
| 16" | 400 | 864 | 648 | 571,5 | 470 | 57 | 20-φ35 | 584 | |
| 18" | 450 | 978 | 711 | 628,6 | 533 | 60 | 24-φ35 | 610 | |
ENDANSCHLÜSSE
Unsere Standardproduktion bedeckt Ventile mit:
ACCESSORIES-/OPTIONALentwürfe
Bockflansch sind als Zusatz verfügbar. Kolben, Diskette kippend oder Entwürfe API 6D sind auch verfügbar, die Kundenbedingungen zu erfüllen. Abflüsse und Überbrückungen sind verfügbar, wie vom Kunden spezifiziert.
Wir werden an Angebotporducts festgelegt, die eine breite Palette von appications und von requirments treffen. Wir verbessern fortwährend unsere Produktserie, indem wir neue Produkte einführen und exsiting Entwürfe erhöhen. Versehen unserer Kunden mit der besten Qualität im Markt.
