Kelite-Gruppe ist ein globaler Hersteller des Kugelventils und DER GGC-Ventile, wir auch produzieren Soem-Produkte und zur Verfügung stellen maschinell bearbeitete Komponenten (Körper, Endstöpsel, Ball, Stamm, Grundplatte, usw.) zu übersee.
Begrüßen Sie Ihren Besuch und schauen Sie vorwärts, um Ihre Freunde zu werden.
Produktdetails:
Zahlung und Versand AGB:
|
| Größe:: | NPS 2" ~48" | Druck-Bewertung:: | Kategorie 150~1500 |
|---|---|---|---|
| Material:: | A105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# usw. | Entwurf u. Herstellungsstandard:: | API 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34 |
| Vertraulich:: | ASME B16.10, API 6D | Endanschluß:: | ASME B16.5, ASME B16.47, ASME B16.25 |
| Test und Inspektion:: | ISO 5208, API 6D, API598 | Operations-Methode:: | Handbuch, Wurm-Gang, Stellglied, pneumatischer Auslöser |
| Markieren: | völlig geschweißte KörperKugelventile,Weiche Sitzkugelventil |
||

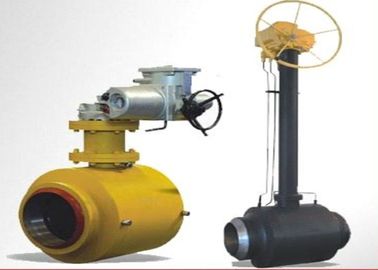

API 6D schweißte völlig Kugelventil von 2" - 56" Kugelventil des CS CL150-2500 und SS
Kelite-Ventile ist für die Herstellung von völlig geschweißten Kugelventilen in China-Markt, wir haben gemacht 56" völlig geschweißte CL600 Kugelventile für der Iran-Markt, eine spezielle Technik wurden durchgeführt berühmt, damit Postenschweißenswärmebehandlung nicht angefordert wird, also weiche Dichtungen nicht während des Schweißverfahrens geschädigt werden, um sich der guten Leistung der Robben zu vergewissern.
Einteiliger Körper, voll Bohrung/verringerte Bohrung, den angebrachten Drehzapfen, Doppeltblock und Blutung, einfacher oder doppelter Kolbeneffekt, Antischlag heraus halten, antistatisches Gerät auf, Feuer-sicheres bestätigt zu API-607/6FA/ISO 10497, gefederte Sitze, Dichtungsmitteleinspritzung, NACE MR-01-75, DES NYLONS, DEVLON&PEEK die Einsätze Sitz, entworfen und entsprechend ASME B16.34 geprüft, BS5351, KS und API-6D.
| Größe | ″ ~48 NPS 2 ″ |
|---|---|
| Druck-Bewertung | Klasse 150~1500 |
| Material | A105, LF2, F304, F316, F304L, F316L |
| Entwurf u. Herstellungsstandard | API 608, API 6D, BS 5351, ASME B 16,34 |
| Vertraulich | ASME B 16,10, API 6D, LÄRM 3202 |
| Endanschluß | ASME B16.5, LÄRM 2543-2550, ASME B 16,25 |
| Test und Inspektion | ISO5208, API 6D, BS 6755 |
| Operations-Methode | Handbuch, Wurm-Gang, Stellglied, pneumatischer Auslöser |
Anwendbare Standards
ENTWURF U. FERTIGUNG PASSEN SICH MIT AN: ISO 14313, ASME B16.34 API-6D/
VERBINDUNGS-MASS PASST SICH MIT AN: ASME B16.25, LÄRM-EN 12627
FEUERFESTIGKEITS-ENTWURF PASST SICH MIT AN: API 607/ISO 10497
INSPEKTION U. TEST PASST SICH MIT AN: API 6D, ISO 5208, API 598
MATERIAL PASST SICH MIT AN: ISO 15156
Materialien von Teilen
| 1 2 3 4 5 6 7 8 9 10 11 |
Körper Linksrechtskörper Ball Seat Dichtungsring O-Ring Stamm Seat-Fettinjektor Frühling gerader Stift Dampfablassen vavle |
12 13 14 15 16 17 18 19 20 21 22 |
Ball, der Lager schmiert Schraube Mützendichtung Stützabdeckung Sterben Halter Verpacken Terminalauflage Frühlingsstift Flacher Schlüssel Stammdichtung Statisch-freier Frühling |
Materialien von Teilen
| Körper Ball Seat Stamm Dichtungsring O-Ring Schraube Stützabdeckung Sterben Halter Frühling Tragen Gaske |
A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE Flexibles graphite+304/PTFE |
Technische Parameter und Eigenschaften:
| Produktbeschreibung | Völlig schweißendes Kugelventil |
| Modell | Völlig schweißendes trunion Schmieden-Kugelventil |
| Nenndurchmesser | NPS 2" ~NPS 48" |
| Betriebstemperatur | -593℃~220℃ (die Dienstleistungspalette möglicherweise Temperatur schwankt für verschiedene Materialien) |
| Betriebsdruck | CL150-CL1500 |
| Material | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc. |
| Entwurfsstandard | API 6D, ASME B16.34 |
| Strukturelle Länge | ASME B16.10 |
| Verbindungsend/td> | ASME B16.5, ASME B16.25 |
| Prüfnorm | API 598, API 6D, ISO 5208 |
| Operationsmethode | Griff, Wurm, Antriebseinheit, pneumatisches Fahrwerk |
| Einsatzbereiche | Öl und Erdgaspipelines und städtische Erdgasleitung |
| Anderes erwähnt 1 | Die Dichtung wird mit flexiblem Siegelring für nulldurchsickern der Dichtung eingebettet; die Dichtung wird mit einer vorbelasteten Feder versehen, die zur Veränderung des Drucks und der Temperatur anpassungsfähig ist, also ist Durchsickern nicht verantwortlich zu geschehen. |
| Anderes erwähnt 2 | Integrales Ventil mit geschweißtem Ventilkörper, geben vom externen Durchsickern, von etc. frei. |
| Anderes erwähnt 3 | Widerstehender Bau des Feuers des gesamt-geschweißten Kugelventils. Jede Durchsickernposition ist mit flexibler Graphitverpackung oder mischendem Graphit des Edelstahls entworfen, um den widerstehenden Anforderungen des Feuers im Falle des Feuers gerecht zu werden. |
| Anderes erwähnt 4 | Die höchstentwickelte Grundplattestruktur beide im In- und Ausland wird angenommen, damit große Durchmesser die Nutzungsdauer erhöhen und das funktionierende Drehmoment des Ventils verringern. So wird die Nutzungsdauer von Ventilen groß verlängert. |
| Anderes erwähnt 5 | Das direkt-begrabene gesamt-geschweißte Kugelventil kann direkt begraben werden, in diesem Fall, nicht hoch und große Ventilgrube angefordert wird, nur eine kleine flache Grube auf dem Boden errichtet werden muss, also die Baukosten und die Technikzeit erheblich gespart werden können. |
| Anderes erwähnt 6 | Volle Bohrung des Ventils bequem für das Pigging, des kleinen Strömungswiderstandes und der hohen Flusskapazitäts- und gutenflusseigenschaften |
| Anderes erwähnt 7 | Der Ventilball kann die Dichtung vollständig einschließen, wenn das gesamt-geschweißte Kugelventil geöffnet ist, also werden die Verunreinigungen im Medium nicht zur Dichtung oder zur Verpackungsoberfläche des Ventilkörpers spült. Folglich hat der Ventilkörper eine gleiche Nutzungsdauer wie die Rohrleitung wegen seines speziellen Baus. |
