Kelite-Gruppe ist ein globaler Hersteller des Kugelventils und DER GGC-Ventile, wir auch produzieren Soem-Produkte und zur Verfügung stellen maschinell bearbeitete Komponenten (Körper, Endstöpsel, Ball, Stamm, Grundplatte, usw.) zu übersee.
Begrüßen Sie Ihren Besuch und schauen Sie vorwärts, um Ihre Freunde zu werden.
Produktdetails:
Zahlung und Versand AGB:
|
| Größe:: | NPS 2" ~24" | Druck-Bewertung:: | Kategorie 150~1500 |
|---|---|---|---|
| Material:: | A105, LF2, F304, F316, F304L, F316L, F22, F51 usw. | Entwurf u. Herstellungsstandard:: | API 608, API 6D, BS 5351, ASME B16.34 |
| Vertraulich:: | ASME B16.10, API 6D, BSEN 558 | Endanschluß:: | ASME B16.5, BSEN 1092 |
| Test und Inspektion:: | ISO 5208, API 6D, BSEN 12266, API 598 | Operations-Methode:: | Handbuch, Wurm-Gang, Stellglied, pneumatischer Auslöser |
| Markieren: | Drehzapfenkugelkopfkugelventil,Top-Eintrag Kugelhahn |
||

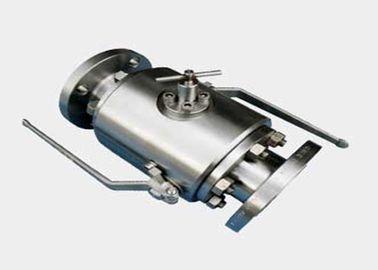

Doppeldrehzapfen-Kugelventil der bälle DBB von 2" schmieden - 24" CL150-1500
Die „doppelte Block-und Blutungs-Isolierungs-Philosophie“ erfordert zwei Inline-Abschaltventile und einen Ableiter, benutzt, um aufgefangene Flüssigkeit zwischen den zwei Schließungselementen abzulassen oder zu lüften, um das abwärts gerichtete Rohr sicher sicher zu lokalisieren. Diese Eigenschaft kann mit eins einzelnen Ventilen c/w erzielt werden ein Abzapfanschluß zwischen den obturators.
MAIN ANWENDUNGEN
•Offshoreöl- u. Gasproduktion
•Gas u. Ölstationen
•Chemikalie u. Erdölchemikalie
•Verfeinern
•Steuerliche Meßgleiter-Herstellung
•LNG-Trägergas
•Prozessenergie industr y Auftragnehmer
VORTEILE
•Raum- und Gewichtseinsparung
•Kosteneinsparung (Produkt u. Installation)
•Herabgesetzte Leckwege
•Erhöhte Linie strukturelle Integrität
•ESDV+MOV- oder ESDV+XV-Konfigurationen
•Increasesd-Zuverlässigkeit des Systems
EIGENSCHAFTEN
•Anti brennen Sie heraus/niedrig Emissionsstämme durch
•Feuern Sie sicheren u. antistatischen Entwurf ab
•Unabhängiger Ball und Stamm
•Selbstübereinstimmende Ordnungen
•Selbst, der doppelten Kolbeneffekt entlastet
sich hin- und herbewegende Sitze
•Weiche oder Metall gesetzt
Entwurf ist im Seiteneintritt, (weggelaufener, geschweißter Körper) und für onshore, in Küstennähe (Oberseite) oder in den Unterseekonfigurationen verfügbar.
Blutungs-/Entlüftungssystem kann mit Kugel-, Tor- oder Kugelventilen gemäß der Kundenanforderung versehen werden.
| KLASSE #600 | KLASSE #900 | KLASSE #1500 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe (herein) |
A | B | C | D | E | L | W (Kilogramm) |
A | B | C | D | E | L | W (Kilogramm) |
A | B | C | D | E | L | W (Kilogramm) |
| 2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
| 3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
| 3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
| 4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
| 4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
| 6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
| 6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010 | 816 |
| 8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051 | 660 | 192 | 144 | 483 | 265 | 229 | 1140 | 906 |
| 8 | 201 | 201 | 419 | 288 | 255 | 1020 | 728 | 201 | 201 | 470 | 297 | 264 | 1096 | 928 | 192 | 192 | 483 | 304 | 290 | 1194 | 1312 |
| 10*8 | 252 | 201 | 510 | 288 | 255 | 1147 | 880 | 252 | 201 | 545 | 294 | 269 | 1197 | 1035 | 239 | 192 | 585 | 297 | 287 | 1353 | 1431 |
| 10 | 252 | 252 | 510 | 330 | 308 | 1264 | 1137 | 252 | 252 | 545 | 342 | 333 | 1314 | 1515 | 239 | 239 | 585 | 363 | 352 | 1435 | 2250 |
| 12*10 | 303 | 252 | 560 | 330 | 308 | 1314 | 1379 | 303 | 252 | 610 | 348 | 328 | 1441 | 1733 | 287 | 239 | 709 | 360 | 347 | 1581 | 2288 |
| 12 | 303 | 303 | 575 | 378 | 348 | 1380 | 1601 | 303 | 303 | 610 | 384 | 379 | 1507 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664 | 3150 |
| 14 | 334 | 334 | 628 | 394 | 360 | 1494 | 1516 | 334 | 334 | 640 | 398 | 368 | 1640 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854 | 3990 |
| 16*12 | 385 | 334 | 686 | 378 | 348 | 1533 | 1887 | 385 | 334 | 705 | 400 | 382 | 1679 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925 | 3640 |
| 16 | 385 | 385 | 700 | 430 | 410 | 1644 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042 | 5698 |
| 18 | 436 | 436 | 774 | 467 | 430 | 1790 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
| 20*16 | 487 | 436 | 815 | 430 | 410 | 1850 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850 | 3738 | 455 | 405 | 1015 | 484 | 502 | 2161 | 6676 |
| 20 | 48 | 487 | 865 | 500 | 492 | 1985 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015 | 617 | 645 | 2450 | 11798 |
| 24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293 | 624 | 643 | 2575 | 14138 |
| 24 | 5Hiq | 589 | 1028 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293 | 698 | 724 | 2720 | 18564 |
•Alle Maße, außer wo andere kluge spezifiziert in Millimeter sind.
•Gewichtszahlen sind zu angeflanschten Endenventilen relevant.
•Anmerkung: Für Maße und Gewichte in den größeren Größen konsultieren Sie die Fabrik.
•Maße C, D, E und Gewichte sind abhängig von changewithout Mitteilung.
•Die vertraulichen Maße, die nicht in den Industriestandards aufgelistet werden, sind abhängig von Änderung ohne vorherige Ankündigung.
